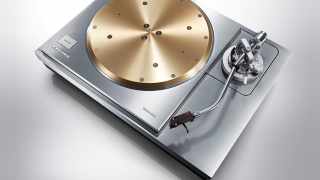

Technics SL-1000R-FLC direkt meghajtású lemezjátszó

Termék leírás

Műszaki adatok:

Lemezjátszó

Meghajtó elve: közvetlen hajtású
Kefe nélküli DC motor
Fordulatszámok: 33 1/3, 45, 78 fordulat / perc
Finom szabályozás: ± 16%
Indítónyomaték: 0,39 N · m / 4,0 kg · cm
Egyenfutási hiba: 0,015% WRMS
Lemezjátszó: Sárgaréz és alumínium öntvény kombinációja
Átmérő: 323mm
Súly: kb. 7,9 kg (gumi párnával együtt)

Hangkar
Univerzális, statikusan kiegyensúlyozott
Valódi hosszúság
A hangkar csapágytól a tűig: 254 mm
A hangkar csapágytól az orsóig: 239 mm
Túlnyúlás: 15 mm
Letapogatási szöghiba 1° 48‘ értéken belül  (a 30 cm-es (12”-es) lemez külső barázdájánál)
0° 30' értéken belül (a 30 cm-es (12”-es) lemez belső barázdájánál)
0 ° 30' alatt (30 cm-es LP belső horonyban)
Eltolási szög: 21 °
Hangkar magasság állíthatósági tartomány    0-15 mm
Tűerő állíthatósági tartomány    0–4 g (közvetlen szkennelés)
Megengedett tűerő értéktartomány (beleértve a headhell-t is)
15,9 - 19,7 g (kisegítő súly nélkül)
18,8 - 23,6 g (kis kiegészítő tömeggel)
22,5 - 26,3 g (közepes kiegészítő tömeggel)
26,0 - 31,0 g (nagy kiegészítő tömeggel)

A csatlakozó aljzatok
Audio kimenet: PHONO (DIN aljzat) x 1

Általános adatok

Tápegység: AC 110 - 240 V, 50/60 Hz
Áramfelvétele: Kb. 10 W 0.05W (készenlét)
Méretek (Szé. x Ma. x Mé.):
Fő egység 531 x 188 x 399 mm
Vezérlő egység 110 x 84 x 350 mm
Súly:
Fő egység kb. 40,2 kg
Vezérlőegység kb. 2,1 kg
Megengedett környezeti hőmérséklet: 0 ° és + 40 ° között
Megengedett páratartalom: 35–80% relatív páratartalom (nem kondenzáló)

Tartozékok:
Forgótányér, pad, egy (EP) adapter, ellensúly, kiegészítő súlyok (kicsi, közepes, nagy), túlnyúló sablon, csavarkészlet f. Lemezjátszó, szemcsavar, imbuszkulcs, leválasztó lábak, porvédő fedél, tápkábel, felhasználói kézikönyv

Mag nélküli közvetlen meghajtású motor.
A közvetlen meghajtás lelkének számító motor a 2016-ban forgalomba hozott SL-1200G lemezjátszóhoz
fejlesztett magnélküli motoron alapul, ezt finomítottuk tovább. A kifejezetten erre a célra fejlesztett kettős
 tekercselésű kettős rotort tartalmazó motornak mindkét oldalán van egy-egy tekercs a 12 kivezetéses, 18
tekercses meghajtáshoz,  amely így elég nyomatékkal  bír a meglehetősen nehéz (mintegy 7,9 kg-os)
lemeztányér forgatásához. Azáltal, hogy mindkét  oldalon mintegy  60 fokkal eltoltuk a tekercseket ,
jelentősen sikerült fokoznunk a hordszerkezet  merevségét, elnyomtuk a finom  berezgéseket  és
jelentősen csökkent az önindukció. Ezekkel a fejlesztésekkel stabil forgást biztosítottunk, a sebesség-
ingadozás legfeljebb 0,015 %, ami valójában megegyezik  a méréshatárral. Az igencsak nehéz tányért
 támasztó csapágy igen fontos szerkezeti eleme  egy egyedi kivitelű műanyag betét, amely növeli a
 szerkezet merevségét és megbízhatóságát.

A nemkívánatos motorrezonancia elnyomása.
Az SL-1200G készülékhez kifejlesztett motor képezte a közvetlen meghajtás alapját.
A kettős tekercs, a megerősített támasztócsapágy, a megnövelt merevségű készülékváz
 révén alacsony tömegközéppontú, stabil működésű motor jött létre. Két rozsdamentes,
nagy szilárdságú súlyt a vázszerkezet aljára helyezve biztosítottuk a vázszerkezet merevségét
és alacsony tömegközéppontját.  Ezek a nemkívánatos beremegések megelőzésére
foganatosított megoldások igen pontos forgást garantáltak és javították a készülék jel/zaj arányát.

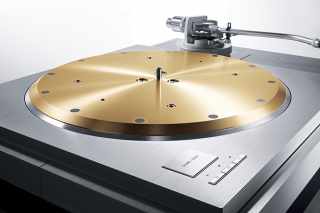

Nehézsúly osztályú lemezjátszó tányér.
A lemezjátszóba wolfram súlyokat építettünk. A wolfram különösen nagy fajsúlyú fém, igen nehéz megmunkálni. Ezeket a nehezékeket egy 10 mm vastag réz lap külső peremén helyeztük el. Ezt a rézlapot pedig egy öntött alumínium lemezre lamináltuk. Az így készült lemeztányér teljes tömege mintegy 7,9 kg, tehetetlenségi tömege pedig mintegy 1 tonna?cm. A lemeztányér alsó felületére egy csillapító gumilapot ragasztottunk, ami hatékonyan csökkenti a nemkívánatos rezgéseket. Ez a 3 rétegű szerkezet igen merev és ugyanakkor rendkívül jó vibráció csillapító tulajdonságokkal rendelkezik

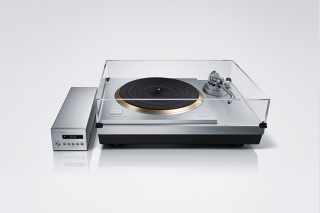

Külön vezérlő egység.
A vezérlő egységet a központi egységtől elkülönülten helyeztük el, hogy kiküszöbölhessük a központi egységre kerülő nemkívánatos zajokat. A nagy nyomatékot biztosító stabil tápellátás érdekében kapcsolóüzemű tápegységet használunk. A hangszedőt elérő nemkívánatos zajok elkerülése érdekében egyedi technológiával vérteztük fel ezt a kapcsolóüzemű tápegységet. Ennek „a nemkívánatos zajokat elnyomó áramkörnek” köszönhetően a kapcsolóüzemű tápegység minimális zajszint mellett látja el tápfeszültséggel a készüléket. A fő egység és a vezérlő egység közötti kommunikáció alatti zajok káros hatásának  kivédésére az ilyen zajokra nem érzékeny új kommunikációs rendszert fejlesztettünk. Ezzel sikerült a világ legjobb  jel/zaj arányú rendszerét megalkotnunk.

Finombeállítás és fordulatszám kijelzés.
Ezzel a lemezjátszóval nem csak az LP (33 1/3 f/p) és az EP (45 f/p) analóg lemezek, hanem az SP (78 f/p) lemezek is lejátszhatóak. A fordulatszám (rpm) két tizedes értékkel (maximum ±16 %) csökkenthető, vagy növelhető a vezérlő egységről. Az OLED kijelző két tizedes pontossággal mutatja az aktuális  fordulatszámot, így a felhasználó nem csak hallhatja a fordulatszám állítás hangzásra gyakorolt hatását, hanem láthatja is a pontos fordulatszám értéket.

Nagy érzékenységű hangkar.
Annak érdekében, hogy a hangkar pontosan követhesse a hanglemez forgási sebességét és barázdáit a Technics hagyományosan könnyű, magas csillapítási értékű magnézium csővel szerelt S-típusú hangkarokat használ a lemezjátszóiban. A kardáncsuklós felfüggesztésű szerkezetben igen nagy pontosságú csapágyakat használunk. A magasan képzett japán tervezőink és mérnökeink  igen gondosan szerelik össze a készülékeket , a pontos beállítás révén pedig a hangszedő nagy pontossággal képes követni a lemezbe préselt, vagy vágott barázdákat.  A belső kábelezés OFC rézből készült, így nincs veszteség a hangszedőből érkező jelek továbbításánál, nem vész el a lemezbe vágott felvétel zenei energiája, a hangzás életteli, természetes analóg hang lesz.

A hangkar talp.
A hangkart tartó hangkar talp szorosan kapcsolódik a lemezjátszó futómű vázszerkezetéhez.
A hangkar talp, a hangkar csapágyazása, a lemeztányér csapágya és a tű pozíciója
állandó, erre a szerkezeti összhangra alig gyakorol mérhető hatást az egyébként

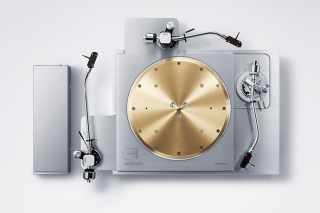

 is igen merev futómű vázszerkezetből érkező nemkívánatos rezgés, ezáltal a hangkar a lehető legjobb teljesítményt tudja nyújtani. Opcionálisan további hangkar talpak is vásárolhatóak, így a szabványos tartozék hangkar mellett akár hosszabb, vagy rövidebb SME, illetve Ortofon hangkarok is felszerelhetőek. (A lemezjátszó futómű egyszerre legfeljebb három hangkart tud fogadni.

Csúcsminőségű csatlakozó aljzat.
Aranyozott 5 pólusú  DIN csatlakozó aljzatot használunk, így a felhasználó szabadon választhatja meg  az összekötő kábelt. A vázba épített mart, nagy merevségű alumínium foglalat hatékonyan nyomja el  a hangszedőből érkező zajokat.

Egy merev váz és magas csillapítási értékű szilikon szigetelés.
A váz kétrétegű: BMC (speciális öntvény) és egy 30 mm vastag alumínium fedéllemez borítja. Maga a lemezjátszó egy 3 rétegű szerkezet, egyik rétege BMC, a középső alumínium öntvény, felül pedig egy 25 mm vastag alumínium lemez  borítja. Ilyen módon a teljes szerkezet ötféle  anyagrétegből épül fel és így igen merev szerkezetnek számít. A lemezjátszó házát alátámasztó szigetelő speciális szilikon gumi, amely kiváló rezgéscsillapító hatása mellett igen hosszú élettartamú anyag. Egy mikrocellás polimerből készült hengeres cső található benne, amely hatékonyan nyeli el a vízszintes tengely  mentén jelentkező rezgéseket.  Ezeket a szerkezeti elemeket egy nagy fajsúlyú cinkötvény ház fogja össze, amely a külső térből érkező rezgések ellen is hatékony védelmet nyújt.
